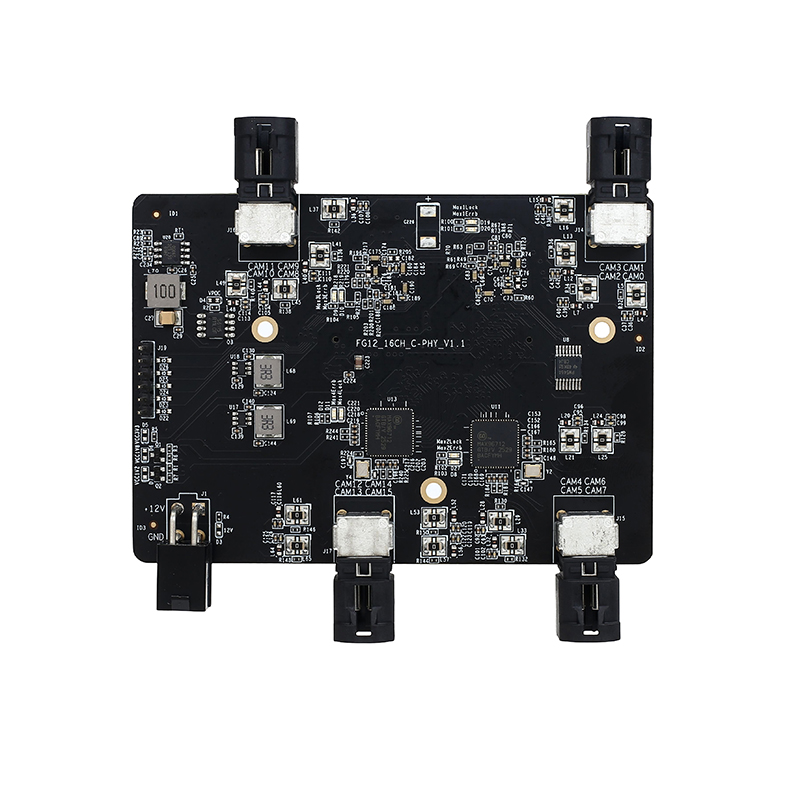

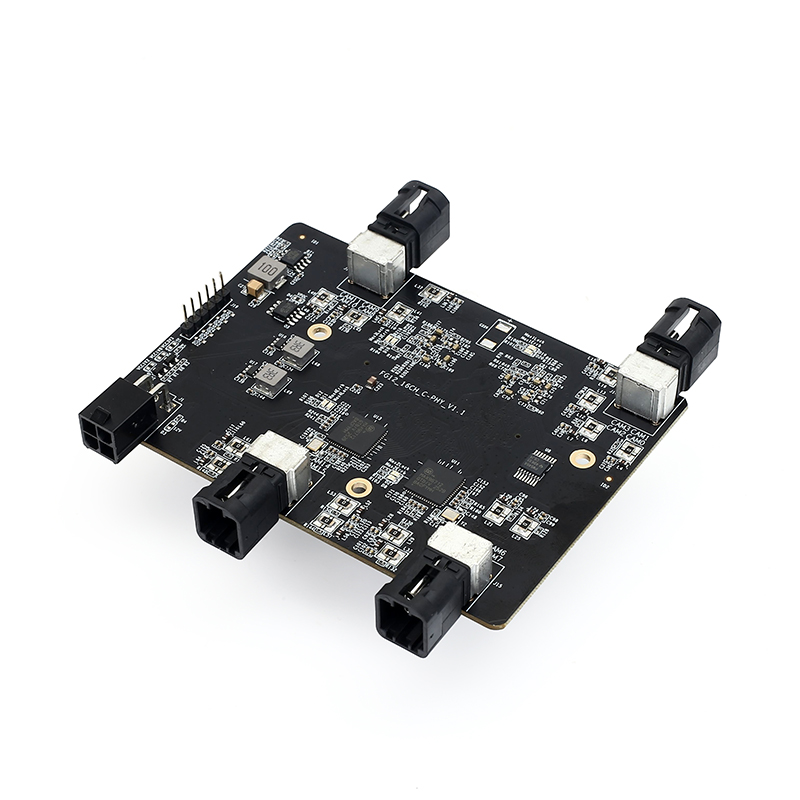

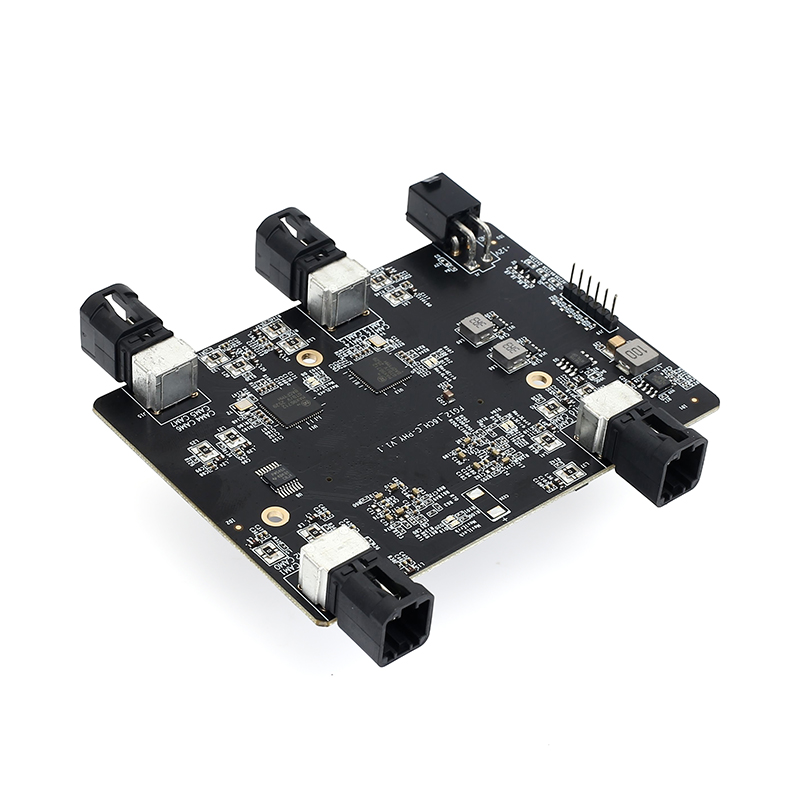

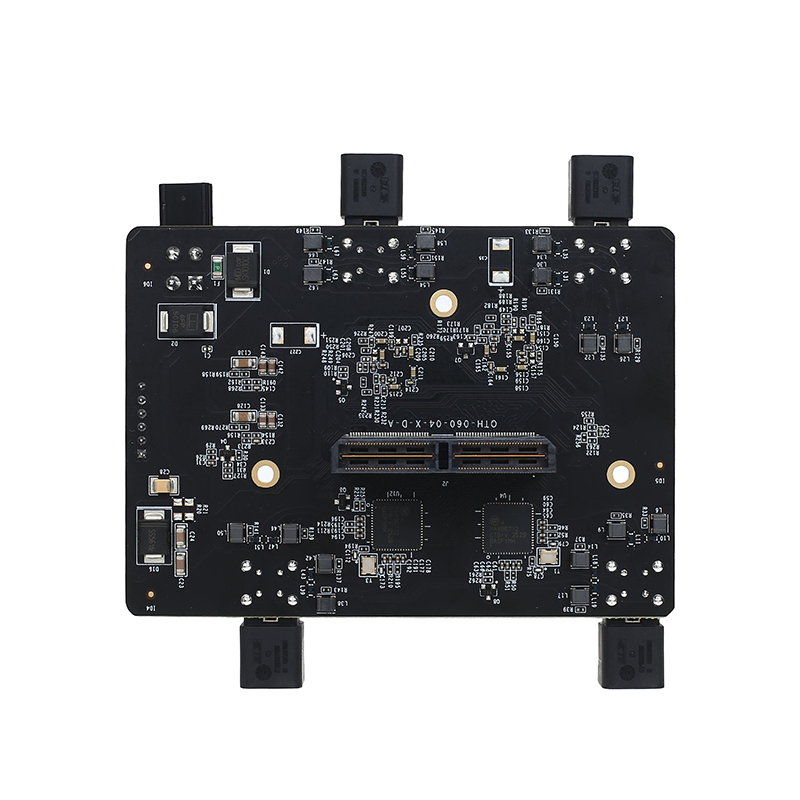

(MAX96712) AGX Xavier/Orin GMSLx16路采集板

FG12-16CH支持Nvidia Jetson AGX Orin/Xavier Devkit (官方与Subkit)
型号:FG12-16CH
GMSL接口:GMSLx16
千兆网口:无
支持SSD:否
支持5G(M.2 Key B):否
支持4G(PCIe USB协议):否
支持WIFI(RTL8821CU):否
支持GNSS:否
USB OTG:支持
尺寸:104x74mm
产品详情

购买产品

1.    淘宝商城


https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-22505135970.17.45fa2e02PTZ4YB&id=733957301470

2.    邮箱:xiaoxianbang@fangzhutech.com

3.    电话/微信:+86 18611588103


应用

       方竹科技的FG96 GMSL相机平台是一个扩展板,允许多达8个相机连接到Jetson® AGX Orin™/Xavier™模块,它与NVIDIA Jetson®AGX Orin™/Xavier™开发套件完全兼容。 由于有许多不同类型的GMSL相机可用,FG96可自适应的工作在不同频率即通过软件配置同时兼容GMSL1与GMSL2协议接口。 GMSL相机的电源由PoC (Power over Coax)提供,因此所有数据、控制信号和电源都通过一根50欧姆同轴电缆发送,这使得相机的电缆布线灵活,易于在汽车应用中安装。


规格参数


Product   Features and Specifications 产品规格

Size 尺寸

104x74mm

Weight   重量

50

Jetson® AGX Orin™/Xavier™套件

1x120Pin 高密度连接器

相机扩展通过120Pin连接NVIDIA   Jetson “Camera Expansion Header”

(GMSL) Camera Inputs相机输入

8路相机(GMSL2/GMSL1)

Deserializer 解串器

MAXIM(ADI) MAX9296A

MIPI Output MIPI输出

每个解串器接入一个4-Lane MIPI CSI-2 v1.3 (总计   16-Lanes)

Camera Input Connectors 相机输入连接器

8x MATE-AX FAKRA连接器

PoC (Power-Over-COAX)   供电

8个相机通过12V 的PoC供电

Power 供电

外接12V供电

Operating Temperature 操作温度

-20°C to +85°C

Warranty and Support 保修与支持

一年保修和技术支持



支持相机列表


品牌

Sensor型号(YUV)

备注

舜宇Sunny

OX08B40


英特尔   Intel Realsense

D457


艾睿光电   iRay

M6


Pilot640


高德红外   Guide Infrared

红外IR


辉创Whetron

OSX019


德赛   Desay

OX01FC


OSX019


森云智能   Sensing

AR0147


AR0231


OX03C


IMX390


ISX031


OX05B


IMX490


AR0820


OX08BC


猎豹 Leopard Imaging

IMX490


IMX390


AR0233


AR0820


广州晶华精密Joctech

OX08BC


IMX390


OX01FC


沈阳丽景科技LJI

IMX390


ISX031


OX08B40


艾利光Aili-Light

OSX019


OX03C


ISX031


ISX021


OX08B40


经纬恒润 Hirain

OV2311




可搭配的配件


1. GMSL/FPDLink相机:


https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-22505135965.19.247149fepLV0bv&id=684127192961

1M

2M

3M

5M

8M

AR0147

ISX021

ISX031

IMX490

OX08B

OX01F

OX03C


OX05B

AR0820

ISX019

IMX390




AR0143

AR0231




SC120AT

AR0233




AR0144

OV2311











2. GMSL/FPDLink同轴线束:


https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-22505135965.21.247149fepLV0bv&id=684821038122

两端

长度(米)

防水

接口

双母头或公母头

2

支持

GMSL或FPDLink

双母头或公母头

3

支持

GMSL或FPDLink

双母头或公母头

5

支持

GMSL或FPDLink

双母头或公母头

7

支持

GMSL或FPDLink

双母头或公母头

8

支持

GMSL或FPDLink

双母头或公母头

10

支持

GMSL或FPDLink

双母头或公母头

12

支持

GMSL或FPDLink

双母头或公母头

16

支持

GMSL或FPDLink

双母头或公母头

0.5

支持

Mini   Fakra四合一

批量定制

1-16

支持

GMSL或FPDLink
